Пресс сервисный для ремонта РВД TUBOMATIC H 47ELL

Обжимной пресс для РВД OP Spl TUBOMATIC H 47ELL

Станок O+P TUBOMATIC H47/E EL - пресс для обжимки РВД в небольшой ремонтной мастерской при наличии электропитания от сети переменного тока.

Станок для сборки РВД OP Spl TUBOMATIC H47/E EL обжимает гидравлические шланги Рукав SEMPERIT DIN EN 856 4SP ISO 3862-1 EN856 4SP с максимальным внутренним диаметром 1” (Ду 25мм).

Пресс H47/E EL достаточно прост по конструкции и в эксплуатации, при этом имеет электрический привод насоса.

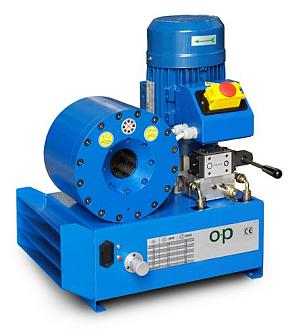

Современная модель H47/E EL представлена на фото.

Основные особенности станка TUBOMATIC H47/E EL:

  • электрический насос
  • рекомендован для использования в ремонтных мастерских и для мелкосерийного производства
  • нониусная система установки размера обжима
  • управление обжимом РВД осуществляется двумя кнопками  - одна отвечает за зажатие, вторая за раскрытие
  • инструмент для смены обжимных кулачков

Обжимной пресс для РВД OP Spl TUBOMATIC H 47EL

Ранее станок H47/E EL выпускался с ручной регулировкой обжима РВД.

Современная версия пресса H47/E EL имеет систему остановки при достижении заданного размера в отличие от старой, где стоял световой индикатор окончания зажима

Основным отличием от пресса с ручным приводом H47PM было наличие электрической гидростанции.

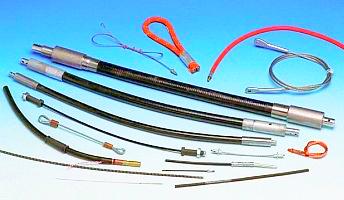

Пресс TUBOMATIC H47/E EL Технологии работы с РВД при помощи обжимных станков выполняет любые работы связанные с холодной деформацией деталей, преимущественно трубчатой конструкции - осаживает трубы, впрессовывает различного рода стопорные кольца, а так же выполняет множество аналогичных операций.

Параметр Значение
сила сжатия 120 тонн
типоразмер шланга 4SP (дюймы) max 1"
теоретическая производительность 930 циклов/час
тип кулачков TUBH39D
диаметр опрессовки max 46мм
раскрытие кулачков max размер кулачка +20 мм
опрессовка фитингов 90° max 3/8’’
гидропривод двусторонний
мощность двигателя 2,2 кВт
стандартное напряжение 400V 50HZ 3 фазы
объем гидробака 11 литров
длина 500 мм
ширина 645 мм
высота 670мм
вес 94 кг

Комплект поставки пресса O+P H47/E EL

пресс H47/E EL в комплекте
инструмент для замены кулачков в комплекте
масло гидравлическое заказная опция
специальное напряжение заказная опция
стандартные кулачки TUBH39D заказная опция
маркировочные кулачки заказная опция
Производство обжимных кулачков с профилем заказчика специальные кулачки заказная опция
электрическая педаль заказная опция

Если нет возможности питания электропривода, используй пресс TUBOMATIC O+P с ручным Пресс сервисный для ремонта РВД TUBOMATIC H 47PM H47PM или пневматическим Пресс сервисный TUBOMATIC H47 PI H47PI приводом.
