Четыре шага для определения оптимального РВД при помощи номограммы

Выбор условного прохода РВД, как определить внутренний диаметр гидравлического шланга РВД оптимального для Вашего оборудования, пропускная способность Прецизионная труба высокого давления DIN 2391 трубки или шланга, как подключить Распределитель на экскаватор на базе тракторов МТЗ и ЮМЗ распределитель на экскаватор - такие вопросы появляются не только при проектировании оборудования, но и при ремонте гидросистемы машины в отсутствие оригинальной детали.

Помни: ошибка при выборе размера трубопровода может привести к потере производительности, перегрузке гидрокомпонентов, вызвать Полезные заметки для гидравлика перегрев гидросистемы.

Основная информация для выбора рукава РВД это производительность насоса и рабочее давление в системе.

Такую информацию можно получить с шильдика гидростанции или самого Шестеренный насос гидравлический высокого давления гидронасоса.

В таблице приведены типовые значения скорости потока масла в гидрошлангах при различных давлениях в гидросистеме.

Назначение шланга Давление в гидросистеме Скорость потока V
Всасывающий шланг - 1,0 м/с
Сливной шланг (обратка) - 2,0 м/с
Напорный шланг (РВД) 0-25 bar 3,0 м/с
Напорный шланг (РВД) 25-50 bar 3,0 м/с
Напорный шланг (РВД) 50-100 bar 4,5 м/с
Напорный шланг (РВД) 50-100 bar 4,5 м/с
Напорный шланг (РВД) 100-150 bar 5,0 м/с
Напорный шланг (РВД) 150-210 bar 5,5 м/с
Напорный шланг (РВД) 210-315 bar 6,0 м/с

Определение оптимального условного прохода Рукава высокого давления РВД РВД производится при помощи номограммы.

  • Шаг первый. По таблице исходя из назначения шланга и давления в системе определи скорость потока в своей гидросистеме.
  • Шаг второй. На правой шкале (желтого тона) поставь метку напротив значения скорости потока.
  • Шаг третий. На левой шкале (красного тона) поставь метку напротив значения расхода жидкости.
  • Шаг четвертый. Соедини метки справа и слева, как показано зеленой линией на номограмме.
    На пересечении со средней шкалой (синего тона) выбири ближайший диаметр в мм (соотвествует Ду в мм).
    В случае промежуточного значения на средней шкале рекомендуется выбрать ближайшее значение в большую сторону.

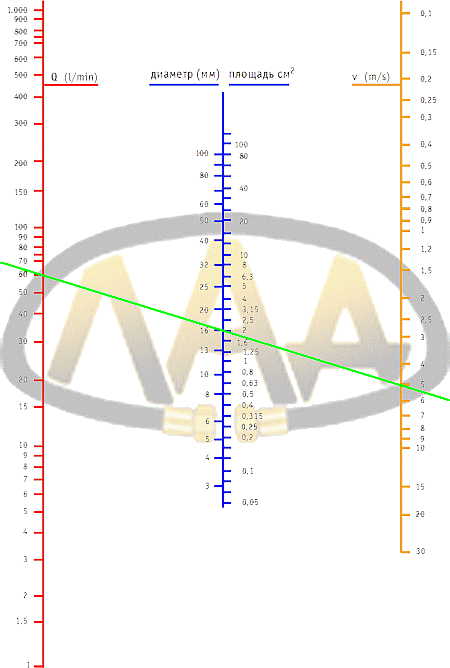

номограмма определение оптимального размера трубопровода

номограмма Определение оптимального условного прохода трубопровода высокого давления

смотри пример ниже

   Задача:   Гидросистема с рабочим давлением в 130bar и расходом Q=60л/мин. Требуется определить оптимальный РВД для работы в указанной гидросистеме.

   Решение:   Отметить значение Q в номограмме, найти в таблице значение 5,0 м/с и внести его в колонку v номограммы. Затем провести прямую между значениями правой и левой колонок.

   Результат:   Точка пересечения прямой со средней колонкой указывает значение Ду шланга, в данном примере: 16 мм (шланг 5/8").

По заданным параметрам можно использовать шланг Рукав высокого давления РВД DIN EN853 1SN SAE100 R1AT 1SN или Рукав высокого давления РВД DIN EN853 2SN, SAE100 R2AT 2SN.

Помни: в различных частях гидросистемы могут быть разные потоки гидравлической жидкости.

Обычно между насосом и первым гидрораспределителем самый большой поток рабочей жидкости, в этот участок устанавливается самый большой шланг. Между распределителем и исполнительным узлом (гидомотор, цилиндр) потоки зачастую заметно меньше, и шланги там тоньше. Такое разделение потоков дает возможность одновременной работы нескольких исполнительных узлов.

При выборе трубопроводов для Пневматика и пневмосистемы пневматики действуют похожие правила.
