Трубные фитинги DIN 2353

Фитинги для подключения шлангов к трубам и адаптерам DIN 2353 DIN3870 DIN3861

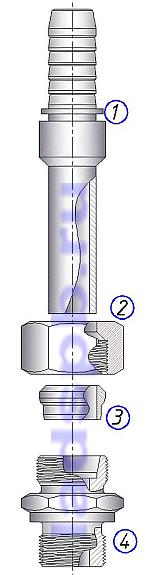

Шланги РВД с Фитинг для РВД PIPEF прямой под гайку ISO 8434-1 DIN 2353фитинг с трубным окончанием (поз.1) подсоединяются к Резьбовые метрические адаптеры ISO 8434-1 DIN 2353 адаптерам (поз.4) (и/или копусным деталям машин) последством Врезные кольца DIN3861 ISO 8434-1 DIN 2353врезного кольца (поз.3) и накидной Накидная гайка DIN3870 ISO 8434-1 DIN 2353гайки (поз.2).

Схема сборки максимально проста и доступна.

Технология монтажа трубных фитингов на врезных кольцах обеспечивает простое, надежное и быстрое подключение шланга вместо трубы.

Как альтернативу можно врессовывать на фитинги Фитинг DKOL гайка прямой DIN2353DKOL для средних нагрузок или Фитинг DKO-DKOS(Г) прямой DIN2353DKOS для тяжелых условий работы.

Резьбовые соединения с режущим кольцом обладают коэффициентом запаса прочности 1:4 к номинальному давлению.

Обязательным условием является правильный Технология монтажа трубных соединений DIN2353 ISO8434-1монтаж резьбового соединения и прокладка трубопроводов.

Трубчатые фитинги классифицируются по рабочему давлению на три типа:

  • LL легкая серия – до 100 бар;
  • L средняя серия (BEL/DKOL) – до 400 бар;
  • S тяжелая серия (BES/DKOS) – до 630 бар.
