Фитинг JIC(Ш) прямой штуцер SAE J514

Фитинг для РВД JIC(Ш) прямой штуцер с резьбой UNF соотвествует стандарту SAE J514 и применяется для опрессовки рукавов высокого давления как оплеточных типов РВД: 1SN/2SN, 1SC/2SC, так и навивочных типов РВД: 4SP, 4SH.

Фитинг штуцер JIC совместим с соответсвующими фитингами Фитинг JIC(Г) SAE J514 прямой с гайкой UNF SAE J475 ISO 725JIC с накидной гайкой и может устанавливаться на некалиброванную трубку.

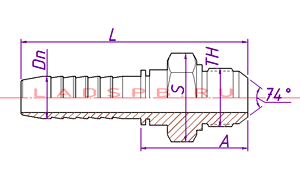

размеры штуцерного фитинга JIC(Ш) SAE J514 с наружной резьбой UNF SAE J475 ISO 725

Герметичность соединения JIC(ш) SAE J514 обеспечивает конус с углом раскрытия 74 градуса.

Обжимка фитингов SAE J514 JIC(Ш) на РВД оплеточных типов Рукав SEMPERIT DIN EN 853 1SN/SAE 100 R1AT1SN и Рукав SEMPERIT DIN EN 853 2SN/SAE 100 R2AT2SN, Рукав SEMPERIT DIN EN 857 1SC1SC и Рукав SEMPERIT DIN EN 857 2SC2SC не требует подготовки гидрошланга.

Запрессовка прямого штуцера JIC(Ш) на РВД навивочных типов Рукав SEMPERIT DIN EN 856 4SP ISO 3862-14SP, Рукав SEMPERIT DIN EN 856 4H ISO 3862-14SH требует Окорочные станки для разделки гидрошлангаудаление наружного покрытия гидрошланга.

Тип резьбового соединения: Резьба дюймовая цилиндрическая американская UNF (Unified Thread Standard)резьба UNF дюймовая цилиндрическая SAE J475 ISO 725

справочные размеры прямого штуцерного фитинга JIC(Ш) SAE J514

№ п/п Назначение арматуры размер рукава Ду  резьба S*
мм
A*
мм
L*
мм
mm Inch Dach
1 Фитинг 3/16" JIC(Ш) 7/16" 4 3/16" 03 7/16"-20 12 27 51.5
2 Фитинг 3/16" JIC(Ш) 1/2" 4 3/16" 03 1/2"-20 14 27 51.5
3 Фитинг 1/4" JIC(Ш) 7/16" 6 1/4" 04 7/16"-20 12 27 55
4 Фитинг 1/4" JIC(Ш) 1/2" 6 1/4" 04 1/2"-20 14 27 55
5 Фитинг 1/4" JIC(Ш) 9/16" 6 1/4" 04 9/16"-18 15 28 56
6 Фитинг 5/16" JIC(Ш) 1/2" 8 5/16" 05 1/2"-20 14 27 55
7 Фитинг 5/16" JIC(Ш) 9/16" 8 5/16" 05 9/16"-18 15 28 56
8 Фитинг 5/16" JIC(Ш) 5/8" 8 5/16" 05 5/8"-18 17 29.5 57.5
9 Фитинг 5/16" JIC(Ш) 3/4" 8 5/16" 05 3/4"-16 19 29.5 57.5
10 Фитинг 3/8" JIC(Ш) 9/16" 10 3/8" 06 9/16"-18 15 28 58
11 Фитинг 3/8" JIC(Ш) 5/8" 10 3/8" 06 5/8"-18 17 29.5 59.5
12 Фитинг 3/8" JIC(Ш) 3/4" 10 3/8" 06 3/4"-16 19 30.5 60.5
13 Фитинг 3/8" JIC(Ш) 7/8" 10 3/8" 06 7/8"-14 24 34.5 64.5
14 Фитинг 1/2" JIC(Ш) 3/4" 12 1/2" 08 3/4"-16 19 31 64
15 Фитинг 1/2" JIC(Ш) 7/8" 12 1/2" 08 7/8"-14 24 35 68
16 Фитинг 1/2" JIC(Ш) 1.1/16" 12 1/2" 08 1.1/16"-12 27 39.5 72.5
17 Фитинг 5/8" JIC(Ш) 7/8" 16 5/8" 10 7/8"-14 24 35 71
18 Фитинг 5/8" JIC(Ш) 1.1/16" 16 5/8" 10 1.1/16"-12 27 39.5 75.5
19 Фитинг 3/4" JIC(Ш) 7/8" 20 3/4" 12 7/8"-14
20 Фитинг 3/4" JIC(Ш) 1.1/16" 20 3/4" 12 1.1/16"-12 27 40.5 81.5
21 Фитинг 3/4" JIC(Ш) 1.3/16" 20 3/4" 12 1.3/16"-12 32 41.5 82.5
22 Фитинг 3/4" JIC(Ш) 1.5/16" 20 3/4" 12 1.5/16"-12 34 41.5 82.5
23 Фитинг 1" JIC(Ш) 1.1/16" 25 1" 16 1.1/16"-12
24 Фитинг 1" JIC(Ш) 1.5/16" 25 1" 16 1.5/16"-12 34 42.5 97.5
25 Фитинг 1" JIC(Ш) 1.5/8" 25 1" 16 1.5/8"-12 42 45 100
26 Фитинг 1.1/4" JIC(Ш) 1.5/8" 32 1.1/4" 20 1.5/8"-12 42 45.5 106
27 Фитинг 1.1/4" JIC(Ш) 1.7/8" 32 1.1/4" 20 1.7/8"-12 50 52.5 113
28 Фитинг 1.1/2" JIC(Ш) 1.7/8" 40 1.1/2" 24 1.7/8"-12 50 52.5 123.5
29 Фитинг 2" JIC(Ш) 2.1/2" 50 2" 32 2.1/2"-12

* размеры отмеченные звездочкой являются справочными и могут быть изменены без предупреждения.
