Фитинг JIC(Г) SAE J514 угловой 90гр гайка SAE J475 ISO 725

Угловой 90гр фитинг JIC(Г) SAE J514 с накидной гайкой SAE J475 ISO 725 применяется для опрессовки рукавов высокого давления как оплеточных 1SN/2SN, 1SC/2SC, так и навивочных типов РВД 4SP, 4SH.

размеры угловых 90гр фитингов JIC(Г) SAE J514 с накидной дюймовой гайкой UNF SAE J475 ISO 725

Обжимка фитинга SAE J514 JIC(г) 90гр на РВД оплеточных типов Рукав SEMPERIT DIN EN 853 1SN/SAE 100 R1AT1SN и Рукав SEMPERIT DIN EN 853 2SN/SAE 100 R2AT2SN, Рукав SEMPERIT DIN EN 857 1SC1SC и Рукав SEMPERIT DIN EN 857 2SC2SC не требует обработки гидрошланга.

Обжимка JIC(г) 90гр на РВД навивочных типов Рукав SEMPERIT DIN EN 856 4SP ISO 3862-14SP, Рукав SEMPERIT DIN EN 856 4H ISO 3862-14SH требует наружную Станок окорочный D-HYDRO HS 50 F2зачистку (окорка) гидрошланга.

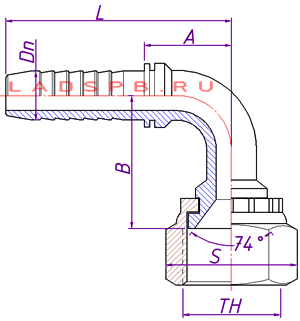

справочные размеры фитинга SAE J514 JIC(Г) 90гр UNF SAE J475 ISO 725

№ п/п Назначение арматуры размер рукава Ду/Dn

резьба TH

S*
мм
B*
мм
A*
мм
L*
мм
mm Inch Dach
1 Фитинг 3/16" JIC(Г) 7/16" 90гр 4 3/16" 03 7/16"-20 15 26 23 47.5
2 Фитинг 3/16" JIC(Г) 1/2" 90гр 4 3/16" 03 1/2"-20 17 27 23 47.5
3 Фитинг 1/4" JIC(Г) 7/16" 90гр 6 1/4" 04 7/16"-20 15 26 23 51
4 Фитинг 1/4" JIC(Г) 1/2" 90гр 6 1/4" 04 1/2"-20 17 27 23 51
5 Фитинг 1/4" JIC(Г) 9/16" 90гр 6 1/4" 04 9/16"-18 19 27 23 51
6 Фитинг 5/16" JIC(Г) 1/2" 90гр 8 5/16" 05 1/2"-20 17 32 31.5 59.5
7 Фитинг 5/16" JIC(Г) 9/16" 90гр 8 5/16" 05 9/16"-18 19 32 31.5 59.5
8 Фитинг 5/16" JIC(Г) 5/8" 90гр 8 5/16" 05 5/8"-18 22 32.5 31.5 59.5
9 Фитинг 5/16" JIC(Г) 3/4" 90гр 8 5/16" 05 3/4"-16 24 32.5 31.5 59.5
10 Фитинг 3/8" JIC(Г) 9/16" 90гр 10 3/8" 06 9/16"-18 19 35 33 63
11 Фитинг 3/8" JIC(Г) 5/8" 90гр 10 3/8" 06 5/8"-18 22 35.5 33 63
12 Фитинг 3/8" JIC(Г) 3/4" 90гр 10 3/8" 06 3/4"-16 24 36.5 33 63
13 Фитинг 3/8" JIC(Г) 7/8" 90гр 10 3/8" 06 7/8"-14 27 39.5 33 63
14 Фитинг 1/2" JIC(Г) 3/4" 90гр 12 1/2" 08 3/4"-16 24 41 39 72
15 Фитинг 1/2" JIC(Г) 7/8" 90гр 12 1/2" 08 7/8"-14 27 42.5 39 72
16 Фитинг 1/2" JIC(Г) 1.1/16" 90гр 12 1/2" 08 1.1/16"-12 32 50 39 72
17 Фитинг 5/8" JIC(Г) 7/8" 90гр 16 5/8" 10 7/8"-14 27 50 49 85
18 Фитинг 5/8" JIC(Г) 1.1/16" 90гр 16 5/8" 10 1.1/16"-12 32 55 49 85
19 Фитинг 3/4" JIC(Г) 7/8" 90гр 20 3/4" 12 7/8"-14
20 Фитинг 3/4" JIC(Г) 1.1/16" 90гр 20 3/4" 12 1.1/16"-12 32 58 53.5 94.5
21 Фитинг 3/4" JIC(Г) 1.3/16" 90гр 20 3/4" 12 1.3/16"-12 36 61 53.5 94.5
22 Фитинг 3/4" JIC(Г) 1.5/16" 90гр 20 3/4" 12 1.5/16"-12 41 62.5 53.5 94.5
23 Фитинг 1" JIC(Г) 1.1/6" 90гр 25 1" 16 1.1/6"-12
24 Фитинг 1" JIC(Г) 1.5/16" 90гр 25 1" 16 1.5/16"-12 41 69.5 73 128
25 Фитинг 1" JIC(Г) 1.5/8" 90гр 25 1" 16 1.5/8"-12 50 78.5 73 128
26 Фитинг 1.1/4" JIC(Г) 1.5/8" 90гр 32 1.1/4" 20 1.5/8"-12 50 91.5 89 150
27 Фитинг 1.1/4" JIC(Г) 1.7/8" 90гр 32 1.1/4" 20 1.7/8"-12 55 99 89 150
28 Фитинг 1.1/2" JIC(Г) 1.7/8" 90гр 38 1.1/2" 24 1.7/8"-12 55 112.5 101 172
29 Фитинг 2" JIC(Г) 2.1/2" 90гр 50 2" 32 2.1/2"-12

* размеры отмеченные звездочкой являются справочными и могут быть изменены без предупреждения.
