Фитинг JIC(Г) SAE J514 угловой 45гр UNF SAEJ475 ISO725

Фитинг для РВД JIC(Г) SAE J514 угловой 90гр гайка SAE J475 ISO 725 применяется для опрессовки рукавов высокого давления как оплеточных типов РВД: 1SN/2SN, 1SC/2SC, так и навивочных типов РВД: 4SP, 4SH.

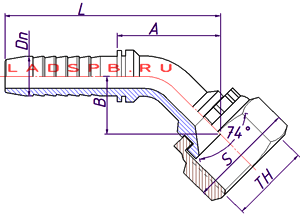

размеры углового 45гр фитинга JIC(Г) с нагидной дюймовой гайкой UNF SAE J514 SAEJ475 ISO725

Обжимка фитинга SAE J514 JIC(г) 45гр на РВД оплеточных типов Рукав SEMPERIT DIN EN 853 1SN/SAE 100 R1AT1SN и Рукав SEMPERIT DIN EN 853 2SN/SAE 100 R2AT2SN, Рукав SEMPERIT DIN EN 857 1SC1SC и Рукав SEMPERIT DIN EN 857 2SC2SC не требует доработки гидрошланга.

Обжимка JIC(г) 45гр на РВД навивочных типов Рукав SEMPERIT DIN EN 856 4SP ISO 3862-14SP, Рукав SEMPERIT DIN EN 856 4H ISO 3862-14SH требует наружную Окорочные станки для разделки гидрошлангазачистку гидрошланга.





справочные размеры углового 45гр фитинга JIC(Г) с нагидной дюймовой гайкой UNF

№ п/п Назначение арматуры размер рукава Ду/Dn резьба TH S*
мм
B*
мм
A*
мм
L*
мм
mm Inch Dach
1 Фитинг 3/16" JIC(Г) 7/16" 45гр 4 3/16" 03 7/16"-20 15 15 38 63
2 Фитинг 3/16" JIC(Г) 1/2" 45гр 4 3/16" 03 1/2"-20 17 17 40 65
3 Фитинг 1/4" JIC(Г) 7/16" 45гр 6 1/4" 04 7/16"-20 15 15 38 66
4 Фитинг 1/4" JIC(Г) 1/2" 45гр 6 1/4" 04 1/2"-20 17 17 40 68
5 Фитинг 1/4" JIC(Г) 9/16" 45гр 6 1/4" 04 9/16"-18 19 16.5 39.5 67.5
6 Фитинг 5/16" JIC(Г) 1/2" 45гр 8 5/16" 05 1/2"-20 17 17 40 68
7 Фитинг 5/16" JIC(Г) 9/16" 45гр 8 5/16" 05 9/16"-18 19 18.5 49.5 77.5
8 Фитинг 5/16" JIC(Г) 5/8" 45гр 8 5/16" 05 5/8"-18 22 19 50 80
9 Фитинг 5/16" JIC(Г) 3/4" 45гр 8 5/16" 05 3/4"-16 24 19.5 50.5 78.5
10 Фитинг 3/8" JIC(Г) 9/16" 45гр 10 3/8" 06 9/16"-18 19 18 53 83
11 Фитинг 3/8" JIC(Г) 5/8" 45гр 10 3/8" 06 5/8"-18 22 19 54 84
12 Фитинг 3/8" JIC(Г) 3/4" 45гр 10 3/8" 06 3/4"-16 24 19 54 84
13 Фитинг 3/8" JIC(Г) 7/8" 45гр 10 3/8" 06 7/8"-14 27 21 56 86
14 Фитинг 1/2" JIC(Г) 3/4" 45гр 12 1/2" 08 3/4"-16 24 20 62 95
15 Фитинг 1/2" JIC(Г) 7/8" 45гр 12 1/2" 08 7/8"-14 27 21 63 97
16 Фитинг 1/2" JIC(Г) 1.1/16" 45гр 12 1/2" 08 1.1/16"-12 32 22 64 97
17 Фитинг 5/8" JIC(Г) 7/8" 45гр 16 5/8" 10 7/8"-14 27 22 60 96
18 Фитинг 5/8" JIC(Г) 1.1/16" 45гр 16 5/8" 10 1.1/16"-12 32 25 63 99
19 Фитинг 3/4" JIC(Г) 7/8" 45гр 20 3/4" 12 7/8"-14
20 Фитинг 3/4" JIC(Г) 1.1/16" 45гр 20 3/4" 12 1.1/16"-12 32 29 62 103
21 Фитинг 3/4" JIC(Г) 1.3/16" 45гр 20 3/4" 12 1.3/16"-12 36 29 63 103
22 Фитинг 3/4" JIC(Г) 1.5/16" 45гр 20 3/4" 12 1.5/16"-12 41 29 63 103
23 Фитинг 1" JIC(Г) 1.1/16" 45гр 25 1" 16 1.1/16"-12
24 Фитинг 1" JIC(Г) 1.5/16" 45гр 25 1" 16 1.5/16"-12 41 39.5 88.5 143.5
25 Фитинг 1" JIC(Г) 1.5/8" 45гр 25 1" 16 1.5/8"-12 50 38.5 89.5 147.5
26 Фитинг 1.1/4" JIC(Г) 1.5/8" 45гр 32 1.1/4" 20 1.5/8"-12 50 44 101 162
27 Фитинг 1.1/4" JIC(Г) 1.7/8" 45гр 32 1.1/4" 20 1.7/8"-12 55 45 103 164
28 Фитинг 1.1/2" JIC(Г) 1.7/8" 45гр 40 1.1/2" 24 1.7/8"-12 55 45 118 189
29 Фитинг 2" JIC(Г) 2.1/2" 45гр 50 2" 32 2.1/2"-12
