Фитинг фланец 6000PSI SFS угловой 45гр MultiFit

Гидравлический угловой фитинг-фланец SFS 45гр 6000PSI MultiFit применяется для Производство рукавов РВД и ШВД производства РВД как оплеточных типов: 1SN/2SN, 1SC/2SC, так и навивочных типов: 4SP, 4SH.

Гидравлический фитинг фланец SFS угловой 45гр 6000 PSI MultiFit SAE J516/J518, ISO 6162-1/-2, CODE62, SAE FLANGE 6000 PSI

Спецификации и стандарты SAE J516/J518, ISO 6162-1/-2, CODE62, SAE FLANGE 6000 PSI.

При запрессовке фланца SFS45гр 6000PSI на шланги Рукав высокого давления РВД DIN EN853 1SN SAE100 R1AT 1SN и Рукав высокого давления РВД DIN EN853 2SN, SAE100 R2AT 2SN, 1SC и 2SC не требуется дополнительная подготовка гидрошланга.

При запрессовке фланца SFS45гр 6000PSI в шланги Гидрошланг DIN EN856 4SP ГОСТ 25452-90 4SP, Гидрошланг DIN EN856 4SH ГОСТ 25452-90 4SH требуется наружная зачистка резины гидрошланга Окорочные станки для разделки гидрошланга окорочным станком.

При обжиме гидрошланга используй Станки, оборудование и оснастка для обжимки РВД радиальный пресс.

Для соединения с устройством требуй Зажим фланца 6000PSI SFCC6000 тип 62 тяжелой серии зажимы фланцев 6000PSI.

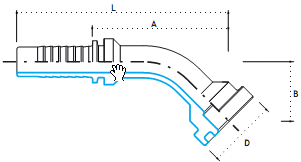

справочные размеры на фитинг SFS угловой 45гр 6000PSI MultiFit

№ п/п назначение фитинга размер рукава DN тарелка D
мм
B
мм
A
мм
L
мм
mm Inch Dach
1 фитинг 1/2" SFS 1/2" 45гр. 12 1/2" 08 1/2" 31.7 23 64 97
2 фитинг 1/2" SFS 3/4" 45гр. 12 1/2" 08 3/4" 41.3 28 69 102
3 фитинг 5/8" SFS 1/2" 45гр. 16 5/8" 10 1/2" 31.7 26 60 96
4 фитинг 5/8" SFS 3/4" 45гр. 16 5/8" 10 3/4" 41.3 30 66 102
5 фитинг 3/4" SFS 1/2" 45гр. 20 3/4" 12 1/2" 31.7 28 64 105
6 фитинг 3/4" SFS 3/4" 45гр. 20 3/4" 12 3/4" 41.3 32 70 111
7 фитинг 3/4" SFS 1" 45гр. 20 3/4" 12 1" 47.6 35 74 115
8 фитинг 1" SFS 3/4" 45гр. 25 1" 16 3/4" 41.3 35 86 141
9 фитинг 1" SFS 1" 45гр. 25 1" 16 1" 47.6 32 89 144
10 фитинг 1" SFS 1.1/4" 45гр. 25 1" 16 1.1/4" 54 36 94 149
11 фитинг 1.1/4" SFS 1" 45гр. 32 1.1/4" 20 1" 47.6 36 100 161
12 фитинг 1.1/4" SFS 1.1/4" 45гр. 32 1.1/4" 20 1.1/4" 54 43 104 165
13 фитинг 1.1/4" SFS 1.1/2" 45гр. 32 1.1/4" 20 1.1/2" 63.5 44 107 168
14 фитинг 1.1/2" SFS 1.1/2" 45гр. 40 1.1/2" 24 1.1/2" 63.5 41 118 189
15 фитинг 1.1/2" SFS 2" 45гр. 40 1.1/2" 24 2" 79.4 52 119 190
16 фитинг 2" SFS 2" 45гр. 50 2" 32 2" 79.4 59 153 233
