Фитинг фланец 3000PSI SFL угловой 45гр MultiFit

Угловой фитинг-фланец для РВД SFL45гр 3000PSI MultiFit применяется для Производство рукавов РВД и ШВДпроизводства РВД рукава высокого давления как оплеточных типов РВД: 1SN/2SN, 1SC/2SC, так и навивочных типов РВД: 4SP, 4SH.

Гидравлический фитинг для РВД SFL Фланец угловой 45гр SAE J516/J518, ISO 6162-1/-2, CODE61 SAE FLANGE 3000 PSI

Спецификации и стандарты SAE J516/J518, ISO 6162-1/-2, CODE61 SAE FLANGE 3000 PSI.

При запрессовке фланца SFL45гр 3000PSI на шланги Рукав высокого давления РВД DIN EN853 1SN SAE100 R1AT1SN и Рукав высокого давления РВД DIN EN853 2SN, SAE100 R2AT2SN, 1SC/2SC не требуется дополнительная подготовка гидрошланга.

При запрессовке фланца SFL45гр 3000PSI в шланги Гидрошланг DIN EN856 4SP ГОСТ 25452-904SP и Гидрошланг DIN EN856 4SH ГОСТ 25452-904SH требуется наружная зачистка резины гидрошланга Окорочные станки для разделки гидрошлангаокорочным станком.

Для обжима гидрошланга используй Станки, оборудование и оснастка для обжимки РВДрадиальный пресс.

Для соединения с устройством используй Зажим фланца 3000PSI SFCC3000 тип 61 легкой сериизажимы фланцев 3000PSI.

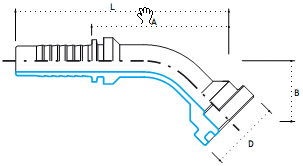

справочные размеры на Фланец угловой 45гр SAE J516/J518 3000PSI

№ п/п наименование фитинга фланца 3000 PSI размер рукава Ду тарелка D
мм
B
мм
A
мм
L
мм
mm Inch Dach
1 фитинг 1/2" SFL 1/2" 45гр 12 1/2" 08 1/2" 30.2 23 63 96
2 фитинг 1/2" SFL 3/4" 45гр 12 1/2" 08 3/4" 38.1 28 68 101
3 фитинг 5/8" SFL 1/2" 45гр 16 5/8" 10 1/2" 30.2 26 59 95
4 фитинг 5/8" SFL 3/4" 45гр 16 5/8" 10 3/4" 38.1 30 63 99
5 фитинг 3/4" SFL 1/2" 45гр 20 3/4" 12 1/2" 30.2 28 63 104
6 фитинг 3/4" SFL 3/4" 45гр 20 3/4" 12 3/4" 38.1 32 67 108
7 фитинг 1" SFL 1" 45гр 25 1" 12 1" 44.5 35 70 111
8 фитинг 1" SFL 3/4" 45гр 25 1" 16 3/4" 38.1 35 83 138
9 фитинг 1" SFL 1" 45гр 25 1" 16 1" 44.5 32 86 141
10 фитинг 1" SFL 1.1/4" 45гр 25 1" 16 1.1/4" 50.8 36 90 145
11 фитинг 1.1/4" SFL 1" 45гр 32 1.1/4" 16 1" 44.5 36 96 157
12 фитинг 1.1/4" SFL 1.1/4" 45гр 32 1.1/4" 20 1.1/4" 50.8 43 100 161
13 фитинг 1.1/4" SFL 1.1/2" 45гр 32 1.1/4" 20 1.1/2" 60.3 44 101 162
14 фитинг 1.1/2" SFL 1.1/2" 45гр 40 1.1/2" 24 1.1/2" 60.3 41 112 183
15 фитинг 1.1/2" SFL 2" 45гр 40 1.1/2" 24 2" 71.4 52 123 194
16 фитинг 2" SFL 2" 45гр 50 2" 32 2" 71.4 59 148 228
