Фланец 9000PSI SAE SUPERCAT угловой 45гр InterLock

Гидравлический фитинг фланец для РВД SFC прямой 9000PSI применяется для Производство рукавов РВД и ШВД производства РВД оборудования и машин компании Caterpillar.

Фитинг фланец 9000PSI SFC SAE SUPERCAT Caterpillar угловой 45гр InterLock

Хвостовик InterLock фитинга фланца SF CAT разработан для гидравлических систем современного энергонасыщенного оборудования, работающего с большими импульсными нагрузками.

InterLock применяется для опрессовки рукавов высокого давления навивочных типов: Гидрошланг DIN EN856 4SH ГОСТ 25452-90 4SH, R13, R15.

При установке арматуры InterLock требуется наружная и внутренняя Окорочные станки для разделки гидрошланга зачистка гидрошланга специальным Станки, оборудование и оснастка для обжимки РВД оборудованием.

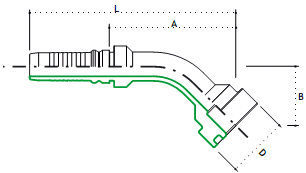

справочные размеры угловых 45гр фитингов 9000PSI SFC SAE SUPERCAT InterLock

№ п/п назначение фитинга размер рукава DN размер тарелки
D
размер тарелки
D
B
мм
A
мм
L
мм
mm Inch Dach Inch mm
1 фитинг 3/4" SFC 3/4" 45гр InterLock 20 3/4" 12 3/4" 41.3 39 71.7 134
2 фитинг 3/4" SFC 1" 45гр InterLock 20 3/4" 12 1" 47.6 43 75.7 138
3 фитинг 1" SFC 1" 45гр InterLock 25 1" 16 1" 47.6 40 91.6 164
4 фитинг 1" SFC 1.1/4" 45гр InterLock 25 1" 16 1.1/4" 54 43 94.6 167
5 фитинг 1.1/4" SFC 1.1/4" 45гр InterLock 32 1.1/4" 20 1.1/4" 54 50 105.7 194
6 фитинг 1.1/4" SFC 1.1/2" 45гр InterLock 32 1.1/4" 20 1.1/2" 63.5 51 106.7 195
7 фитинг 1.1/2" SFC 1.1/2" 45гр InterLock 40 1.1/2" 24 1.1/2" 63.5 49 118.5 212
