Ниппель DIN2353 под приварку

Сварка один из доступных и привычных методов сборки и может применяться при отсутствии возможности использовать более эффективных Резьбовые метрические адаптеры ISO 8434-1 DIN 2353 резьбовых соединений DIN2353 на врезном кольце с накидной гайкой. Ниппель под приварку соотвествует нормам DIN2353 ISO 8434-1.

Приварной ниппель высокого давления под приварку DIN2353 ISO 8434-1

Материал приварного ниппеля – сталь, антикоррозийная защита фосфатированием и смазкой.

Нержавеющая сталь поставляется под заказ.

Области применения приварного ниппеля:

  • изготовление коллекторов
  • изготовление гидравлических магистралей
  • изготовление  нестандарных адаптеров

Приварной ниппель высокого давления под приварку DIN2353 ISO 8434-1

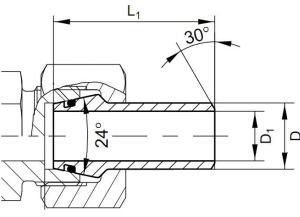

Ниппель под приварку обычно используется в паре с Накидная гайка DIN3870 ISO 8434-1 DIN 2353накидной гайкой и обеспечивает герметичное соединение:

Ниппель под приварку может применяться вместо некоторых исполнений фитингов DK.

Уплотнение обеспечивает конусная посадка с углом раствора 24 градуса и резиновое кольцо.

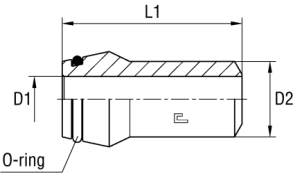

справочные размеры приварного ниппеля DIN2353 TN299B

№ пп код для заказа Pраб Bar D1 внутр диаметр мм D2  трубка мм тип трубки L1* мм размер* кольца мм
1 TN299 B 10х1,5 315 7 10 L/S 33,5 7,5х1,5
2 TN299 B 10х2 400 6 10 L/S 33,5 7,5х1,5
3 TN299 B 12х1,5 315 9 12 L/S 33,5 9,0х1,5
4 TN299 B 12х2 400 8 12 L/S 33,5 9,0х1,5
5 TN299 B 12х2,5 630 7 12 L/S 33,5 9,0х1,5
6 TN299 B 15х2,5 315 10 15 L 35 12,0х2,0
7 TN299 B 18х2,5 315 13 18 L 37 15,0х2,0
8 TN299 B 22х2,5 160 17 22 L 39,5 20,0х2,0
9 TN299 B 28х2,5 160 23 28 L 42,5 26,0х2,0
10 TN299 B 35х3 160 29 35 L 49,5 32,0х2,5
11 TN299 B 42х3 160 36 42 L 50 38,0х2,5
12 TN299 B 14х3 400 8 14 S 40 10,0х2,0
13 TN299 B 16х2 250 12 16 S 40,5 12,0х2,0
14 TN299 B 16х2,5 315 11 16 S 40,5 12,0х2,0
15 TN299 B 16х3 400 10 16 S 40,5 12,0х2,0
16 TN299 B 20х2,5 250 15 20 S 47 16,3х2,4
17 TN299 B 20х3 315 14 20 S 47 16,3х2,4
18 TN299 B 20х4 400 12 20 S 47 16,3х2,4
19 TN299 B 25х3 250 19 25 S 53,5 20,3х4,0
20 TN299 B 25х4 315 17 25 S 53,5 20,3х4,0
21 TN299 B 25х5 400 15 25 S 53,5 20,3х2,4
22 TN299 B 30х3 160 24 30 S 57,5 25,3х2,4
23 TN299 B 30х4 250 22 30 S 57,5 25,3х2,4
24 TN299 B 30х5 315 20 30 S 57,5 25,3х2,4
25 TN299 B 30х6 315 18 30 S 57,5 20,3х2,4
26 TN299 B 38х3 160 32 38 S 64,5 33,3х2,4
27 TN299 B 38х5 250 28 38 S 64,5 33,3х2,4
28 TN299 B 38х6 315 26 38 S 64,5 33,3х2,4
29 TN299 B 38х7 315 24 38 S 64,5 33,3х2,4

* Справочная информация. Фактические размеры могут отличаться от указанных в таблице.
