Адаптер резьбовой DIN2353 приварной угловой 90 градусов

Адаптер резьбовой с приварным окончанием углового исполнения 90 градусов соответствует нормам DIN2353 ISO 8434-1.

Адаптер резьбовой с приварным окончанием углового исполнения 90 градусов DIN2353 ISO 8434-1

Резьбовая часть адаптера обеспечивает герметичное соединение с Прецизионная труба высокого давления DIN 2391трубкой высокого давления.

Резьбовая часть адаптера обеспечивает герметичное соединение с гидрошлангом РВД с фитингом серии Фитинги с метрическими резьбамиDKOS или DKOL.

Резьбовая часть адаптера обеспечивает герметичное соединение с некоторыми исполнениями фитингов DK.

Уплотнение резьбовой стороны достигается за счёт конусной посадки с углом раствора 24 гр.

Сторона адаптеров без резьбы предназначена под приварку.

Материал корпуса углового приварного адаптера – сталь, антикоррозийная защита фосфатированием и смазкой.

Нержавеющая сталь поставляется под заказ.

Области применения углового приварного адаптера:

  • изготовление портов подсоединения гидроцилиндра
  • изготовление коллекторов
  • производство гидравлических магистралей

Сварка один из доступных и привычных методов сборки и может применяться при отсутствии возможности использовать более эффективных Резьбовые метрические адаптеры ISO 8434-1 DIN 2353 резьбовых соединений DIN2353 на врезном кольце с накидной гайкой.

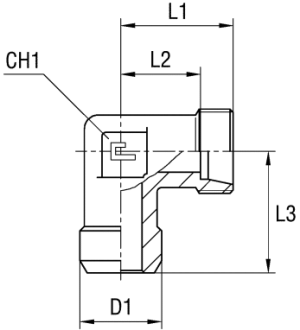

справочные размеры угловых приварных адаптеров DIN 2353

№ пп код для заказа Pраб Bar Днар трубки мм резьба тип трубки D1 под приварку мм L1* мм L2* мм L3* мм CH1* мм
1 TN94-6L 315 6 12x1,5 L 10 19 12 19 12
2 TN94-8L 315 8 14x1,5 L 12 21 14 21 12
3 TN94-10L 315 10 16x1,5 L 14 22 15 22 14
4 TN94-12L 315 12 18x1,5 L 16 24 17 24 17
5 TN94-15L 315 15 22x1,5 L 19 28 21 28 19
6 TN94-18L 315 18 26x1,5 L 22 31 23,5 31 24
7 TN94-22L 160 22 30x2,0 L 27 35 27,5 35 27
8 TN94-28L 160 28 36x2,0 L 32 38 30,5 38 36
9 TN94-35L 160 35 45x2,0 L 40 45 34,5 45 41
10 TN94-42L 160 42 52x2,0 L 46 51 40 51 50
11 TN94-6S 630 6 14x1,5 S 11 23 16 23 12
12 TN94-8S 630 8 16x1,5 S 13 24 17 24 14
13 TN94-10S 630 10 18x1,5 S 15 25 17,5 25 17
14 TN94-12S 630 12 20x1,5 S 17 29 21,5 29 17
15 TN94-14S 630 14 22x1,5 S 19 30 22 30 19
16 TN94-16S 400 16 24x1,5 S 21 33 24,5 33 24
17 TN94-20S 400 20 30x2,0 S 26 37 26,5 37 27
18 TN94-25S 400 25 36x2,0 S 31 42 30 42 36
19 TN94-30S 400 30 42x2,0 S 36 49 35,5 49 41
20 TN94-38S 315 38 52x2,0 S 44 57 41 57 50

* Справочная информация. Фактические размеры могут отличаться от указанных в таблице.
