Адаптер под приварку прямой штуцер DIN 2353 ISO 8434

Адаптер по резьбовому соединению соответствует стандарту DIN2353 ISO 8434-1 и имеет окончание под приварку.

Адаптер под приварку прямой метрический штуцер DIN 2353 ISO 8434

Резьбовая часть адаптера обеспечивает герметичное соединение с Прецизионная труба высокого давления DIN 2391 трубкой высокого давления.

Резьбовая часть адаптера обеспечивает герметичное соединение с гидрошлангом РВД с фитингом серии Фитинги с метрическими резьбами DKOS или DKOL.

Резьбовая часть адаптера обеспечивает герметичное соединение с некоторыми исполнениями Фитинги DK метрические стандарты РФ СССР СНГ фитингов DK.

Уплотнение между деталями достигается за счёт контакта конусной посадки 24 гр.

Для выполнения соединения с гидравлической трубкой дополнительно требуются Врезные кольца DIN3861 ISO 8434-1 DIN 2353 врезные кольца и Накидная гайка DIN3870 ISO 8434-1 DIN 2353 накидные гайки.

Сторона адаптера без резьбы предназначена под сварочное соединение.

Материал приварного адаптера – сталь, защищённая фосфатированным слоем и смазкой.

Возможен вариант поставки адаптеров из нержавеющей стали.

Области применения прямого приварного адаптера:

  • изготовление портов подсоединения гидроцилиндра
  • изготовление коллекторов
  • производство гидравлических магистралей

Адаптеры под приварку используют там, где нет возможности использовать резьбовые Резьбовые метрические адаптеры DIN 2353 ISO 8434-1 соединения DIN2353 на врезном кольце с накидной гайкой.

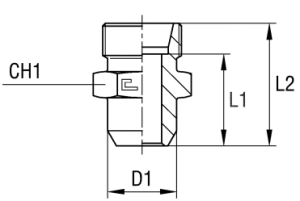

справочные размеры приварных адаптера TN91

№ пп код для заказа приварного адаптера Pраб Bar Dнар трубки мм резьба тип трубки D1 размер под приварку мм L1* мм L2* мм CH1*
1 TN 91-6L 315 6 М12x1,5 L 10 14 21 12
2 TN 91-8L 315 8 М14x1,5 L 12 16 23 14
3 TN 91-10L 315 10 М16x1,5 L 14 18 25 17
4 TN 91-12L 315 12 М18x1,5 L 16 18 25 19
5 TN 91-15L 315 15 М22x1,5 L 19 22 29 22
6 TN 91-18L 315 18 М26x1,5 L 22 23,5 31 27
7 TN 91-22L 160 22 М30x2,0 L 27 28,5 36 32
8 TN 91-28L 160 28 М36x2,0 L 32 30,5 38 41
9 TN 91-35L 160 35 М45x2,0 L 40 32,5 43 46
10 TN 91-42L 160 42 М52x2,0 L 46 35 46 55
11 TN 91-6S 630 6 М14x1,5 S 11 19 26 14
12 TN 91-8S 630 8 М16x1,5 S 13 21 28 17
13 TN 91-10S 630 10 М18x1,5 S 15 22,5 30 19
14 TN 91-12S 630 12 М20x1,5 S 17 24,5 32 22
15 TN 91-14S 630 14 М22x1,5 S 19 27 35 24
16 TN 91-16S 400 16 М24x1,5 S 21 26,5 35 27
17 TN 91-20S 400 20 М30x2,0 S 26 29,5 40 32
18 TN 91-25S 400 25 М36x2,0 S 31 32 44 41
19 TN 91-30S 400 30 М42x2,0 S 36 35,5 49 46
20 TN 91-38S 315 38 М52x2,0 S 44 38 54 55

* Справочная информация. Фактические размеры могут отличаться от указанных в таблице.
