Исполнения и стандарты ввертных соединений

чертежи Исполнения и стандарты ввертных соединений FORM Е DIN 3852-11 ISO 9974-2 ISO 1179-2 – BSPP

Штуцерная сторона ввертного адаптера
исполнение FORM Е

  • DIN 3852-11 ISO 9974-2 - метрическая резьба
  • ISO 1179-2 – BSPP трубная резьба

Конструкция уплотнения: встроенное мягкое уплотнение ISO 9974-2

Материал уплотнения: эластомер NBR или FPM витон



чертежи Исполнения и стандарты ввертных соединений FORM G DIN 3852 ISO 9974-2 ISO 1179-3 - BSPP



Штуцерная сторона ввертного адаптера.

Исполнение FORM G нерегулируемый.

  • DIN 3852 ISO 9974-2 - метрическая резьба
  • ISO 1179-3 - BSPP трубная резьба

Конструкция уплотнения: встроенное уплотнение стопорное кольцо + кольцо круглого сечения O-ring

Материал уплотнения: эластомер NBR



чертежи Исполнения и стандарты ввертных соединений FORM H DIN 3852, ISO 9974-2

Штуцерная сторона ввертного адаптера исполнение FORM H регулируемый

  • DIN 3852, ISO 9974-2 - метрическая резьба
  • ISO 1179-3 - BSPP трубная резьба.

Конструкция уплотнения:
встроенное уплотнение шайба
+ стопорное кольцо
+ кольцо круглого сечения O-ring

Материал уплотнения: эластомер NBR



чертежи Исполнения и стандарты ввертных соединений FORM Е, FORM G, FORM H, FORM B, FORM A, FORM X, ISO 6149-1, ISO 11926-1, DIN ISO 6149-2/3

Штуцерная сторона ввертного адаптера исполнение FORM B

  • DIN 3852-2 ISO 9974-3- метрическая резьба
  • ISO 1179-4 – BSPP трубная резьба.

Уплотнение работает по формуле металл-в-металл и происходит при затягивании резьбы.



чертежи Исполнения и стандарты ввертных соединений FORM Е, FORM G, FORM H, FORM B, FORM A, FORM X, ISO 6149-1, ISO 11926-1, DIN ISO 6149-2/3

Штуцерная сторона ввертного адаптера исполнение FORM A

  • DIN 3852-1– метрическая резьба
  • DIN 3852-2 - BSPP трубная резьба

Для уплотнения FORM A дополнительно требуется уплотнительная шайба DIN7603 или металлорезиновое кольцо Кольцо уплотнительное композитное дюймовое USIT-RUSIT R для DIN 3852-2 или Кольцо уплотнительное композитное метрическое USIT-MUSIT M для DIN 3852-1.

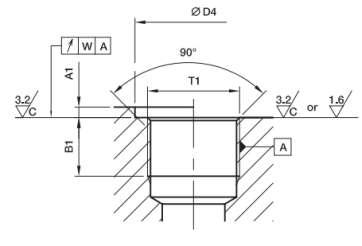

Ответная часть гнездо в корпусе для ввертного адаптера

чертежи Исполнения и стандарты ввертных соединений FORM Е, FORM G, FORM H, FORM B, FORM A, FORM X, ISO 6149-1, ISO 11926-1, DIN ISO 6149-2/3

FORM X DIN 3852-2 для штуцерной стороны по форме FORM B, FORM E, FORM А, FORM G, FORM H.



Система корпусных соединений O-Ring Boss (ORB male)

чертеж не регулируемое герметичное ORB male соединение O-Ring Boss ISO6149-2/3 ISO1179 ISO11926-2/3

Герметичное ORB соединение не регулируемое применяется на прямых адаптерах и соеденителях.

  • DIN ISO 6149-2/3 - метрическая резьба
  • ISO 1179 - BSPP трубная резьба
  • ISO 11926-2/3 – резьба дюймовая UNF

Функцию уплотнения выполняет часть корпуса адаптера и кольцо круглого сечения O-ring



чертеж регулируемое герметичное ORB male соединение O-Ring Boss с контргайкой ISO6149-2/3 ISO1179 ISO11926-2/3



Герметичное ORB соединение регулируемое контргайкой применяется на соеденителях с угловым элементом - угловые адаптеры, тройники и т.п.

Особенность соединения - контргайка позволяет герметично фиксировать любое положение углового элемента относительно его оси вращения.

  • DIN ISO 6149-2/3 - метрическая резьба
  • ISO 1179 - BSPP трубная резьба
  • ISO 11926-2/3 –резьба дюймовая UNF

Функцию уплотнения выполняет шайба и кольцо круглого сечения O-ring.

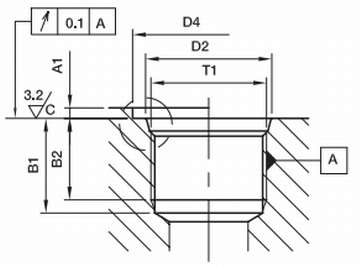

Ответная часть O-Ring Boss гнездо ORB в корпусе для ввертного адаптера

чертежи ответная часть O-Ring Boss гнездо ORB в корпусе ISO6149-1 ISO11926-1



  • ISO 6149-1 для метрической резьбы.
  • ISO 11926-1 для дюймовой резьбы UNF.

Для уплотения системы O-Ring Boss гнездо ORB в корпусе изделия должно иметь соответствующий приемный конус (ярко выраженную фаску) для охватывания кольца O-Ring.
