Адаптеры BSP нормы BS 5200:1997 BS5200 BSI5200

Адаптеры и переходники BSP BS 5200:1997 BS5200 BSI5200

Соеденительный адаптер BSP часто применяется для соединения шлангов РВД с фитингами BSP между собой.

Адаптеры и переходники BSP BS 5200:1997 BS5200 BSI5200



 Такой адаптер может иметь самые различные конструкции корпусов и окончаний :



Уплотнение в адаптер BSP происходит за счет соприкосновения посадочного конуса с углом воронки 60° адаптера и фитинтга.

 Адаптеры и переходники BSP BS 5200:1997 BS5200 BSI5200

Адаптер прямой ввертной BSPP штуцер-штуцерВвертные адаптеры применяются для соединения корпуса (Гидравлические распределителираспределитель, разъем Быстроразъемные соединения для гидравлических системБРС или Краны и диверторы систем высокого давлениякран гидравлический) и шланга РВД с фитингами BSP (или другими типами фитингов DKOL, JIC и т.д.). Корпусные адаптеры имеют встроенную систему уплотнения исключающую утечки рабочей жидкости.

Адаптеры и переходники BSP BS 5200:1997 BS5200 BSI5200

Возможны различные схемы уплотнения адаптеров.

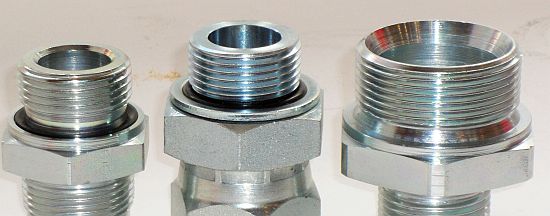

На фото слева показано уплотнение происходит за счет торцевой канавки с вложенным кольцом.

Кольцо в торцевом уплотнении такой конструкции часто имеет прямоугольное сечение.

Ввертный адаптер со встроенным торцевым уплотнением удобен в работе, обеспечивает повышение производительности при сборке, повышает качество сборки и собранного устройства в целом.



Адаптеры и переходники BSP BS 5200:1997 BS5200 BSI5200

Конструкция уплотнителя для корпусного соединения может быть иной.

На фото справа показано уплотнение с отдельным стальным кольцом-ограничителем и Уплотнительные кольца для гидросистем и пневмосистемкруглым кольцом из элластомера.

Стальное кольцо независимо от резинового кольца может сниматься.

При сборке и работе под давлением стальное кольцо не дает раздавить и выдавить резиновый уплотнитель.

Такое уплотнение проще встроенного, часто дешевле, но за счет увеличения количества деталей не обладает преимуществами встроенного.



Адаптеры и переходники BSP BS 5200:1997 BS5200 BSI5200

Адаптор - соединитель так же можно использовать для соединения с корпусным BSPP портом.

Для этого соеденительный адаптер должен иметь специальную площадку для Кольцо уплотнительное композитное дюймовое USIT-Rкомпозитного уплотнительного кольца.

В такой конструкции уплотнение и герметизацию обеспечивает кольцо USIT.

Обрати внимание: адаптер без такой площадки хорошо уплотняется при работе с фитингом, но может дать протечку при уплотнении корпусной детали.

Такой площадки могут не иметь например Адаптер угловой 90гр BSP штуцер - штуцеругловые адаптеры.


Адаптеры и переходники BSP BS 5200:1997 BS5200 BSI5200

Адаптер переборочный BSPПереборочный адаптер - соединитель монтируется на глухой стенке переборке.

Переборочный соединитель обеспечивает передачу рабочей жидкости высокого давления через преграды в виде стенок устройства.



Адаптеры и переходники BSP BS 5200:1997 BS5200 BSI5200

Другое применение переборочного адаптера монтаж гидравлических компонентов на несущих элементах устройства.

На фото пример монтажа манометров и регуляторов потока в линиях управления гидроцилиндром и буровым Ротаторы для лесных, строительных и промышленных гидроманипуляторовротатором в малогабаритной буровой установке.

Манометры установлены на Т-образный тройник корпусной с гаечной резьбой BSPBSP тройниках и Адаптер переборочный BSPпереборочных адаптерах на жесткой стенке.
